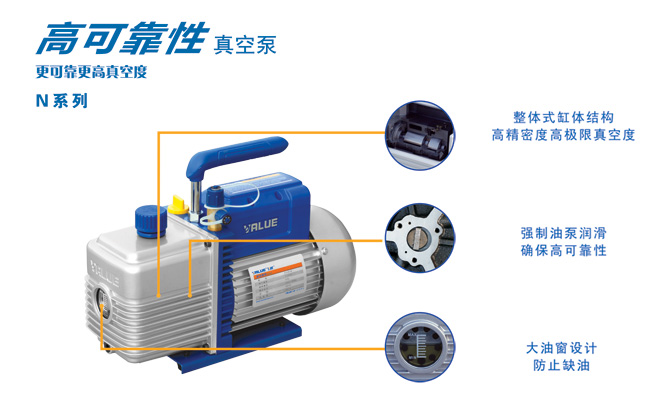

高可靠性直聯旋片式真空泵結構圖
時間：2012/10/19 來源：浙江揚子江泵業有限公司

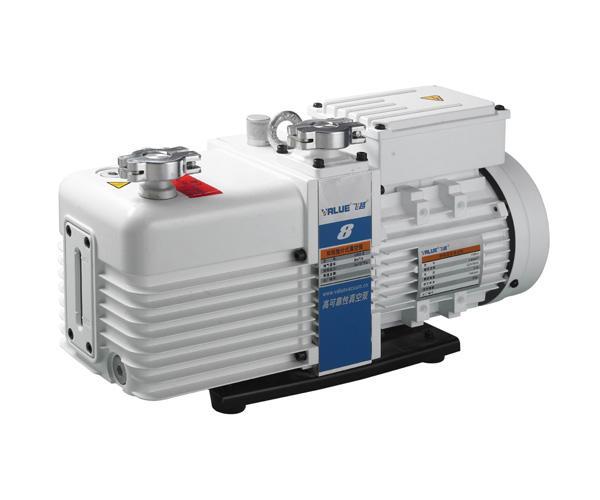

| 產品型號 | 技術名稱 | 技術參數 | ||
| VRD-8 | 抽 速 m³/h（L/s） | 50Hz | 8 m³/h | |
| 2.2 L/s | ||||
| 60Hz | 9.6 m³/h | |||
| 2.6 L/s | ||||
| 極限分壓強-無氣鎮（Pa） | 5x10-2 | |||
| 極限總壓強-無氣鎮（Pa） | 5x10-1 | |||
| 極限總壓強-有氣鎮（Pa） | 3 | |||
| 電 源 | 單相/三相 | |||
| 電機功率（KW） | 0.4 KW/0.37 KW | |||
| 進排氣連接口DN | KF16/25 | |||
| 用油量 | 0.6-1 L | |||
| 電機轉速 | 50Hz | 1440 rpm | ||
| 60Hz | 1720 rpm | |||
| 工作環境溫度 | 5-40℃ | |||
| 噪音(dB) | ≤56 | |||
| 重量 | 21kg | |||
 | ||||
| VRD系列直聯旋片式真空泵外形尺寸 | ||||||||||||
| Type | A | B | C | D | E | G | H | I | J | K | L | DN |
| VRD-8 | 460 | 144 | 207 | 240 | 120 | 126 | 154 | 45 | 45 | 34 | 230 | FK16/25 |

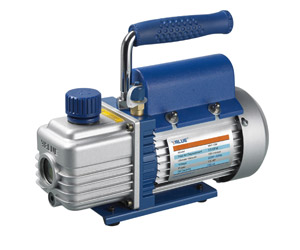

| 單級真空泵 | |
| 型號 | FY-3C-N |
| 額定電壓 | 220V～/50Hz |
| 抽氣速率 | 10.8m3/h |
| 極限壓力 | 2Pa |
| 電機功率 | 370W |
| 加油量 | 430ml |
| 外形尺寸 | 338x138x244mm |
| 重量 | 10.0Kg |
| 進氣口連接螺紋 | 7/16"-20UNF |
