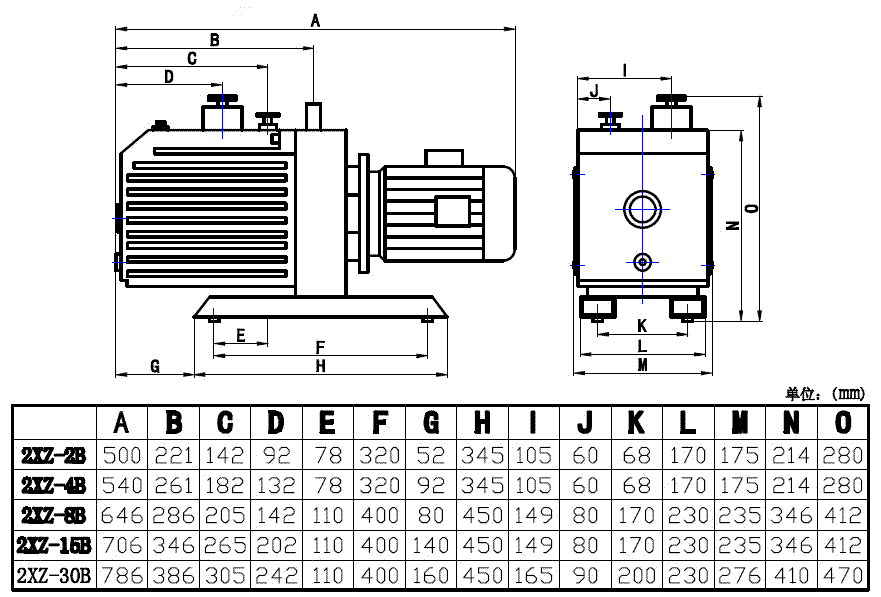

雙級高速直聯結構旋片真空泵結構圖及安裝尺寸圖
時間：2013/3/6 來源：浙江揚子江泵業有限公司
|
雙級高速直聯結構旋片真空泵。 ◆配制特殊設計氣鎮閥，防止泵油混水，延長泵油的使用時間，當打開氣鎮閥時，仍保持較高的極限真空。 ◆采用國際同類產品設計，體積小，重量輕，噪音低，啟動方便。 ◆配有油泵結構裝置，強制自動進油，在通大氣下也能工作。 ◆防返油，不漏油，不污染環境。 ◆該泵可單獨作為抽氣使用，也可作為增壓泵，擴散泵，分子泵等的前級泵，維持泵，鈦泵的預抽泵使用。 ◆用于真空器件制造、醫療分析儀器、尤其是溴化鋰、空調、冰臬等制冷行業。 |

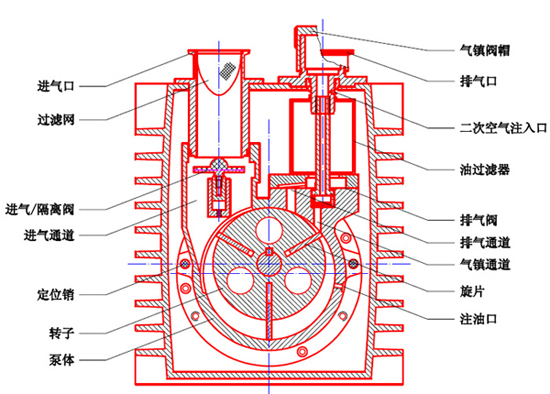

結構圖
主要性能與參數
| 型號(Model) | 2XZ-0.5 (D2H) |
2XZ-1 (D4H) |
2XZ-2 (D8H) |
2XZ-4 (D16H) |
2XZ-8B (D30H) |
2XZ-15B (D60H) |
2XZ-30B (D100H) |
| 抽氣速率(L/S) | 0.5 | 1 | 2 | 4 | 8 | 15 | 30 |
| 極限壓力(Pa) | ≤6x10-2 | ||||||
| 氣鎮開 | ≤6.5 | ≤1.33 | |||||
| 轉速 | 1440 | 1410 | 1420 | 1440 | |||
| 電機功率(KW) | 0.18 | 0.25 | 0.37 | 0.55 | 1.1 | 2.2 | 3 |
| 進氣口直徑 | 16 | 16 | 25 | 25 | 40 | 40 | 50 |
| 外型尺寸 (長*寬*高) |
445*125*240 | 445*125*240 | 490*150*240 | 520*150*250 | 570*185*315 | 780*220*320 | 980*330*400 |
