380V/60HZ揚程80米316L材質液下泵液下長度5.9米結構圖

時間：2013/5/17 來源：浙江揚子江泵業有限公司

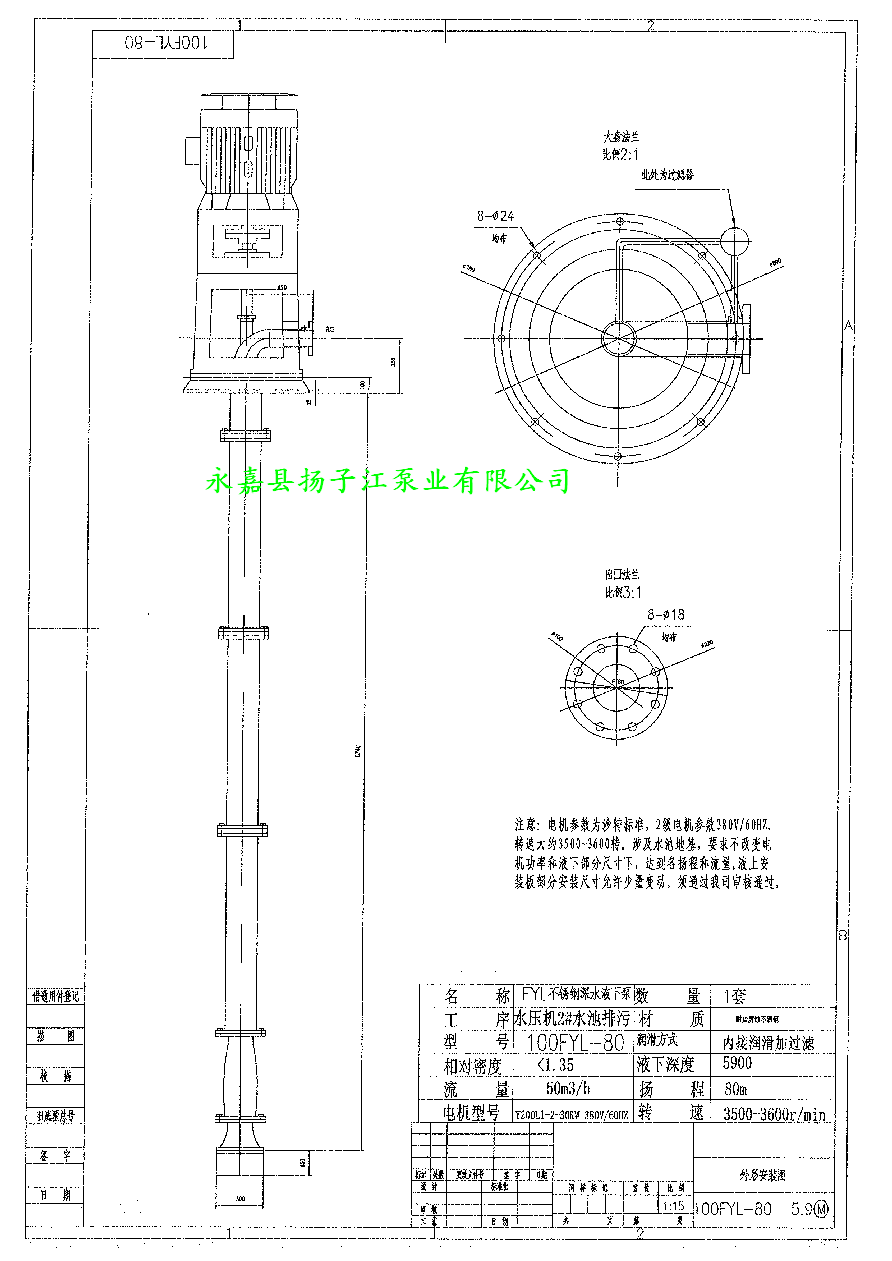

380V/60HZ揚程80米316L材質液下泵液下長度5.9米結構圖：

FYL系列立式長軸泵，采用浸沒式葉輪，立式安裝。它具有結構緊湊、工作平穩、操作簡單、維護方便、占地面積��；通用化、標準化程度高的優點。是我廠吸收了世界發達國家立式長軸泵設計和制造的先進經驗、為適應我國市場需求研制和發展的先進成熟的系列產品。
　　該產品具有工業給排水；城市飲用水、生活消防及江、河、湖、海取水等多種用途，適合冶金、礦山、化工、造紙、水電站、火電站等工農業場所。
例 350FYL2—60A/2Ⅲ
　　吐出口徑為350mm立式長軸泵，二級葉輪，總揚程60米，一次切割，中間管數2、Ⅲ類材質。
【產品用途】：工業用各種給排水；生活飲水的取水、送水；城市、工廠用水、污水排水；農業用取水、排水。
【適用范圍】：流量30—4000米3/小時揚程13—125米
【適用介質】：清水、污水（含較小顆粒）、具腐蝕性工業廢水、海水或相似液體。介質溫度55℃以下。
【結構簡介】：本系列泵為立式結構，設計合理、結構緊湊、開啟方便、便于維修。葉輪浸沒在介質中，采用導流器集流。泵軸和內外管分為多節，中間采用聯軸螺母或聯軸結聯接。伸入長度或根據用戶要求合理選擇。導軸承采用護管結構、清水潤滑。
【選用說明】：
★ 泵的性能參見泵的性能參數表。表中所列參數為泵不帶中間管常溫清水的實驗數據。揚程選擇應將中間管損失考慮在內。
★ 泵的長度由中間管數調節。定貨時應注明中間管數（管數為1時可省略）。
★ 材料選擇依照介質條件，按附表1選取，并在定貨時注明（材料為Ⅱ類可略）。
★ 對泵有特殊要求時，請直接與我廠技術部門聯系。

性能參數：

泵額定轉速n=2900r/min			泵額定轉速n=1450r/min
流量Q (m3/h)	揚程H (m)	電機功率 (KW)	流量Q (m3/h)	揚程	電機功率（KW）
25FY（HY）-25	3.6	25	2.2	1.6	6	0.75
25FY（HY）-41	3.6	41	4	1.6	10	1.5
25FY（HY）-50	3.2	50	5.5	1.6	12.5	1.5
25FY（HY）-80	3.2	80	11	1.6	20	2.2
40FY（HY）-16	7.2	16	2.2	3.6	4	1.1
40FY（HY）-26	7.2	26	3	3.6	5	1.1
40FY（HY）-40	7.2	40	4	3.6	10	1.5
40FY（HY）-50	6.3	50	5.5	3.2	12.5	1.5
40FY（HY）-80	6.3	80	11	3.2	20	2.2
50FY（HY）-25	14.4	25	4	7.2	6	1.5
50FY（HY）-40	14.4	40	7.5	7.2	10	2.2
50FY（HY）-50	12.5	50	7.5	6.3	12.5	2.2
50FY（HY）-80	12.5	80	15	6.3	20	3
65FY（HY）-25	28.8	25	5.5	14	6	1.5
65FY（HY）-40	28.8	40	11	14	10	3
65FY（HY）-50	25	50	11	12.5	12.5	3
65FY（HY）-80	25	80	18.5	12.5	20	3
65FY（HY）-125	25	125	30	12.5	32	5.5
80FY（HY）-15	54	15	5.5	27	4	0.75
80FY（HY）-24	54	24	11	27	6	1.1
80FY（HY）-38	54	38	15	27	9	1.5
80FY（HY）-50	50	50	22	25	12.5	2.2
80FY（HY）-80	50	80	30	25	20	4
80FY（HY）-125	50	125	45	25	32	7.5
100FY（HY）-23	100	23	11	50	5	2.2
100FY（HY）-37	100	37	15	50	9	3
100FY（HY）-50	100	50	30	50	12.5	4
100FY（HY）-80	100	80	45	50	20	7.5
100FY（HY）-125	100	125	75	50	32	11
125FY（HY）-50	200	50	45	100	12.5	7.5
125FY（HY）-80	200	80	75	100	20	15
125FY（HY）-125	200	125	132	100	32	18.5
150FY（HY）-20				200	20	30
150FY（HY）-32				200	32	45
150FY（HY）-50				200	50	55
200FY（HY）-20				400	20	45
200FY（HY）-32				400	32	75
200FY（HY）-50				400	50	90
