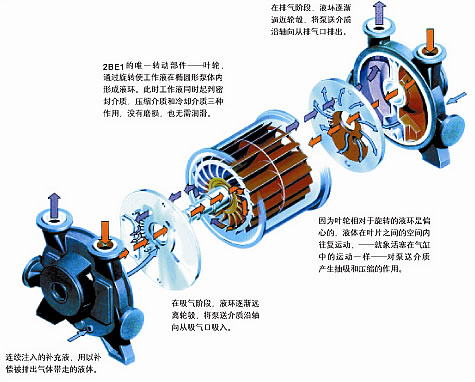

2BE1系列水環真空泵結構分析圖

時間:2013/9/5 來源:浙江揚子江泵業有限公司

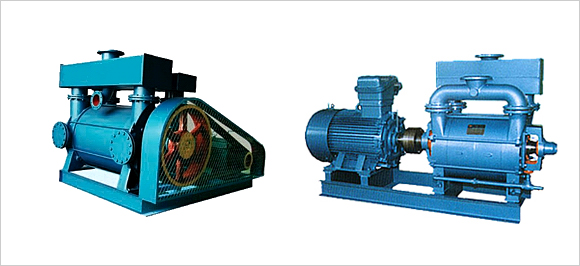

2BE1系列水環真空泵及壓縮機,是我公司結合德國進口產品先進技術,研制開發的高效節能產品。

  本系列泵為單級單作用結構形式,具有結構簡單,維修方便,運行可靠,高效節能的優點。相對于目前國內廣泛使用的SK、2SK、SZ系列水環式真空泵具有真空度高、功耗低、運行可靠等顯著優點,是SK、2SK、SZ系列水環式真空泵的理想替代產品。




  2BE1系列水環式壓縮機為低壓壓縮機,作為壓縮機使用時排氣壓力為表壓約0.1MPa,詳細參數請參照樣本。

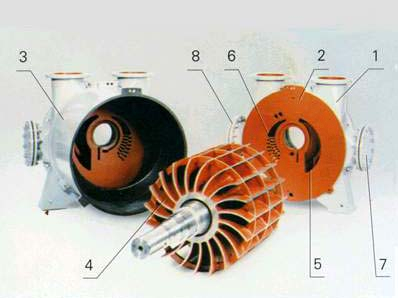

  2BE1系列水環式真空泵及壓縮機結構主要特點如下:



  • 軸承全部采用NSK或NTN原裝進口軸承,保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
  • 葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接,充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性,且大大提高了2BE1真空泵的使用壽命。
  • 泵體全部采用鋼板制作,提高了2BE1真空泵的使用壽命。
  • 2BE1真空泵的軸套作為易損壞的零件,本公司全部采用高鉻不銹鋼制作,比普通材質壽命提高了5倍。
  • 皮帶輪(皮帶傳動)采用標準高精度錐套皮帶輪,運行可靠,皮帶壽命長,拆卸方便。
  • 聯軸器(直聯傳動)采用標準高強度彈性聯軸器,彈性元件采用聚氨酯材質,運行穩定可靠,使用壽命長。
  • 獨特的上置式氣水分離器節約空間,并有效降低了噪聲。
  • 鑄件全部采用樹脂砂鑄造,表面質量好。鑄件表面無需打膩,使2BE1真空泵散熱效果佳。
  • 機械密封(選配件)全部采用進口件,充分保證2BE1系列真空泵在長時間運行過程中無泄漏。




  我們對關鍵部件,如分配板,葉輪和泵軸進行了系統優化設計,簡化了結構,提高了性能,實現節能。采用焊接葉輪,葉片一次沖壓、成型、型線合理;輪轂全部加工,從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合,性能可靠,運轉平穩。葉輪焊接后,整體進行良好的熱處理,葉片具有良蟲子的韌性,使葉片的抗沖擊大大增強!
